es un campo esencial para garantizar la seguridad de estructuras y personas frente a las descargas eléctricas atmosféricas. Estos sistemas combinan principios físicos, normativas técnicas y materiales especializados para diseñar barreras eficaces que disipen la energía del rayo y minimicen sus efectos destructivos. Desde pararrayos tradicionales hasta tecnologías avanzadas como los sistemas de celdas electromagnéticas, la disciplina evoluciona constantemente para adaptarse a entornos cada vez más complejos. Este artículo explora los fundamentos, componentes y aplicaciones de la ingeniería de los sistemas de protección contra rayos, destacando su importancia en la prevención de daños y la preservación de infraestructuras críticas.
Principios fundamentales de la ingeniería de los sistemas de protección contra rayos
La ingeniería de los sistemas de protección contra rayos es una disciplina técnica esencial para salvaguardar estructuras, equipos y personas frente a descargas eléctricas atmosféricas. Este campo combina conocimientos de física, electricidad y materiales para diseñar soluciones efectivas que mitiguen los riesgos asociados a las tormentas eléctricas.
Componentes clave en la ingeniería de los sistemas de protección contra rayos

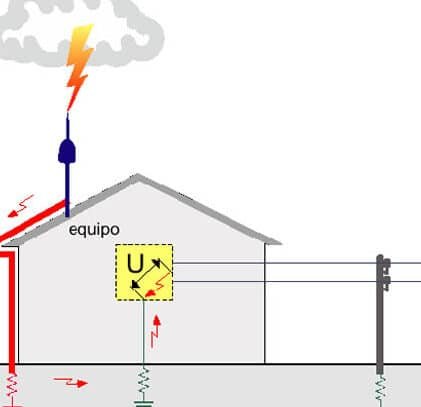

Un sistema de protección contra rayos está compuesto por varios elementos críticos: terminales aéreas (pararrayos), conductores de bajada, puestas a tierra y protecciones secundarias como supresores de sobretensiones. La interacción óptima entre estos componentes es fundamental para garantizar una ruta segura de disipación de la energía del rayo hacia el suelo.
Normativas y estándares en la ingeniería de los sistemas de protección contra rayos
La aplicación de normativas como la IEC 62305 (Internacional) o la UNE 21186 (España) es indispensable. Estas regulaciones establecen criterios técnicos para el diseño, instalación y mantenimiento, considerando factores como el nivel de protección requerido, la resistividad del terreno y las características de la estructura a proteger.
Cálculo de riesgos en la ingeniería de los sistemas de protección contra rayos
El análisis cuantitativo del riesgo por impacto de rayo implica evaluar: probabilidad de descarga, consecuencias potenciales y medidas de mitigación. Se emplean métodos probabilísticos según el método de la esfera rodante o modelados electrogeométricos para determinar zonas de protección.
Tecnologías innovadoras en la ingeniería de los sistemas de protección contra rayos
Sistemas como pararrayos con dispositivo de cebado (PDC) o mallas conductoras con nanotubos de carbono representan avances significativos. Estas soluciones optimizan el radio de cobertura y reducen resistencias de contacto, mejorando la eficiencia global del sistema.
Mantenimiento predictivo en la ingeniería de los sistemas de protección contra rayos
La verificación periódica mediante mediciones de resistencia de tierra, inspección visual de componentes y termografías permite anticipar fallos. Los protocolos exigen revisiones anuales, con especial atención a corrosiones, conexiones flojas o daños mecánicos.
| Componente | Función | Frecuencia de revisión |
| Terminal aérea | Captar la descarga | Anual |
| Conductor de bajada | Transportar corriente | Semestral |
| Sistema de puesta a tierra | Disipar energía | Anual |
| Supresores de voltaje | Proteger equipos | Bianual |
Preguntas Frecuentes
¿Qué es un sistema de protección contra rayos (SPCR) y cómo funciona?
Un sistema de protección contra rayos (SPCR) es un conjunto de componentes diseñados para interceptar, conducir y disipar la energía de un rayo, protegiendo estructuras y personas. Incluye terminales aéreas (pararrayos), conductores bajantes y puestas a tierra, que trabajan juntos para desviar la corriente eléctrica de manera segura hacia el suelo.
¿Qué normativas rigen el diseño e instalación de sistemas de protección contra rayos?
En muchos países, las normativas como la IEC 62305 (Internacional) o la UNE 21186 (España) establecen los requisitos técnicos para el diseño e instalación de SPCR. Estas normas definen criterios como el nivel de protección, tipos de captadores y resistencias de puesta a tierra requeridas.
¿Qué tipos de pararrayos existen y cuál es más recomendable?
Los pararrayos pueden ser Franklin, con dispositivo de cebado (PDC) o jaula Faraday. La elección depende de factores como la altura de la estructura, riesgo de impacto y normativa local. Los PDC suelen recomendarse para áreas extensas, mientras que las jaulas Faraday son ideales para edificios con techos complejos.
¿Con qué frecuencia debe inspeccionarse un sistema de protección contra rayos?
Se recomienda una inspección anual por parte de profesionales, verificando corrosión, conexiones flojas o daños en los componentes. Después de un impacto de rayo, debe realizarse una revisión inmediata para garantizar que el sistema mantenga su eficacia.
